本機適用于手機充電器帶插頭和耳機(不帶卡扣)的插拔壽命試驗，模仿實際的使用動作檢測插頭的使用壽命。

一、技術參數
型    號:ZH-CB-A
重  量約:35kg
電    源:AC220V
功    率:400W
插拔速度:10～30次/分鐘可調
插拔行程:0-50mm可調(利用偏心輪結構)
工件數量:1個
用交流電機:25W
數顯計數器:100000次
外形尺寸:L610*H600*W420mm

二、系統結構

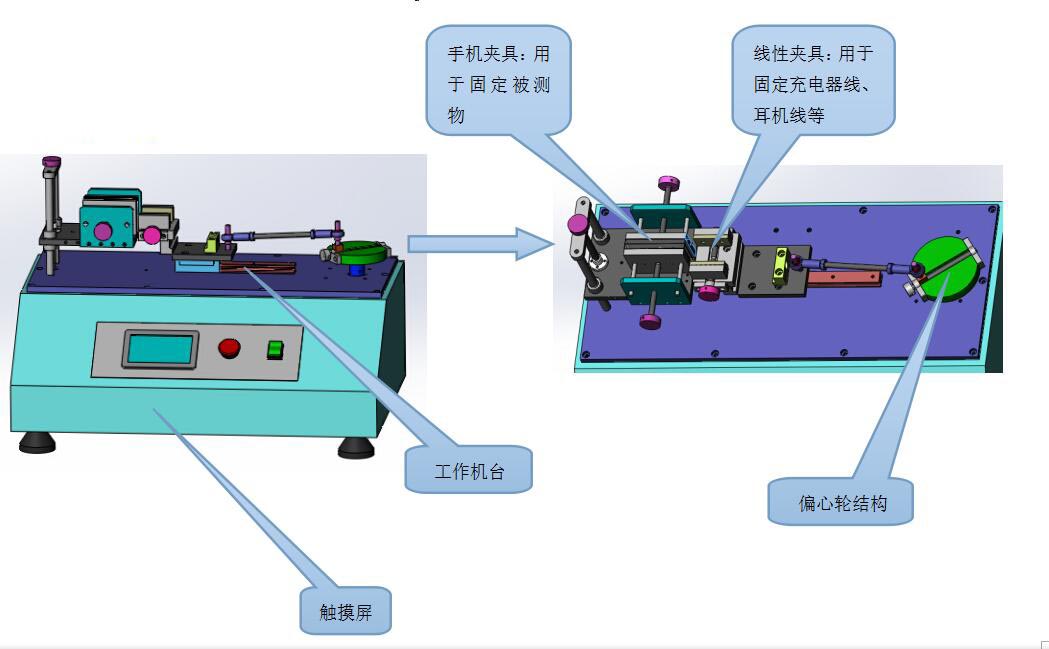

系統結構

動作原理
   系統采用觸摸屏與PLC通訊→控制交流電機驅動滾珠絲杠→偏心輪結構反復做左右插拔動作。

三、機器特點
1.節能省電25%左右；
2.具備次數自動記憶、掉電記憶；
3.壽命次數累計、達到所設定次數自動停機；
4.采用液晶觸摸式控制屏+PLC可編程控制器作動作程控。

四、功能說明
1.自動和手動功能
2.計數清零功能
3.插拔速度可調

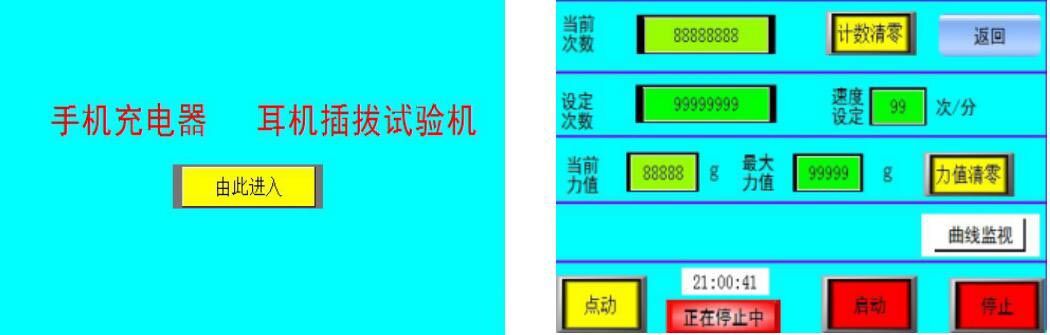

4.操作界面（如下圖）

五、基本配置
機臺本體:1臺
電 源:1個
PLC控制器:1個
電 機:1個
調速器:1個
導 軌:1根
人機界面:1個
電路、程序:正航研發
